Испытательный нагрузочный прибор ИНП-110

НАЗНАЧЕНИЕ

Примечание: Здесь и далее по тексту под аккумулятором понимается одиночная аккумуляторная ячейка (банка). Под аккумуляторной батареей понимается два и более аккумуляторов, соединенных параллельно, последовательно или смешанно в батарею.

Испытательный нагрузочный прибор ИНП-110 предназначен для определения фактической емкости всех видов аккумуляторов и аккумуляторных батарей (кислотных, щелочных, гелевых и т. п.) напряжением от 1,0 до 30,0 В, током нагрузки от 0,2 до 9,99 А (ток нагрузки автоматически ограничивается мощностью 110 Вт).

Принцип работы прибора ИНП-110 заключается разряде аккумулятора (батареи) током заданным Пользователем (ток поддерживается прибором автоматически), до напряжения конца разряда, заданного Пользователем. Прибор учитывает время разряда и вычисляет емкость аккумулятора (батареи) в Ач. При достижении напряжения конца разряда, прибор отключается с индикацией фактической емкости данного аккумулятора (батареи).
Прибор ИНП-110 может быть использован для определения емкости:

- автомобильных кислотных и гелевых стартерных аккумуляторных батарей напряжением 12,0 В;

- кислотных и щелочных аккумуляторных батарей источников бесперебойного питания (ИБП) компьютеров, пожарной сигнализации, устройств видеонаблюдения и т. п. напряжением 6,0 В, 12,0 В, и 24,0 В;

- гелевых аккумуляторных батарей источников бесперебойного питания (ИБП) напряжением 6,0...14 В;

- других аккумуляторов и аккумуляторных батарей напряжением от 1,0 до 30,0 В допускающие ток разряда от 0,2 до 9,99 А с учетом максимальной мощности, рассеиваемой прибором 110 Вт.

Прибор ИНП-110 может использоваться как электронная нагрузка, для тестирования различных источников постоянного тока - генераторов, солнечных батарей, и т. п.

Прибор ИНП-110 может использоваться как стабилизатор зарядного тока и счетчик полученной емкости при зарядке акукмуляторных батарей от посторонних зарядных устройств.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Источник питания прибора (адаптер), требования: напряжение DC12 V (фактическое напряжение от 11 до 14 В), ток не менее 0,5 А. Несоответствие мощности или напряжения адаптера будет отображаться ошибкой "Err6";

 2. Режим работы прибора: только режим постоянного тока (CC - Constant Current);

 3. Ток разряда: от 0,20 до 9,99 А, регулируется "Грубо" - шагом 1 А, "Точно" - шагом 0,01 А;

 4. Максимальная погрешность тока разряда: (0,7% ± 0,01) А;

 5. Погрешность определения емкости аккумулятора (батареи):
- при токе 0,5 А погрешность не более 2,5 %;
- при токе 2,0 А погрешность не более 1,5 %;
- при токе свыше 5 А погрешность не более 1,2 %.

 6. Напряжение конца разряда (отключения прибора) от 1,0 до 25,0 В. Регулируется "Грубо" - шаг 1,0 В, "Точно" - шаг 0,1 В;

 7. Диапазон напряжений испытуемых источников постоянного тока : от 1,0 до 30,0 В;

 8. Максимальная погрешность измерения напряжения: (1 % ± 0,02) В;

9. Максимальная рассеиваемая мощность: 110 Вт. Максимальный ток автоматически ограничивается с соблюдением рассеиваемой мощности 110 Вт. Например разрядный ток ограничивается до 9,16 А при 12,0 В или до 4,58 А при 24,0 В.

10. Максимальная емкость проверяемых аккумуляторов (батарей): 999,9 А·ч или 9999 Вт·ч. При достижении в процессе разряда этой емкости, проверка автоматически останавливается.

11. Габаритные размеры прибора:
- длина      122 мм;
- ширина   70 мм;
- высота    77 мм.

12. Масса прибора:  0,270 кг.

13. Управление вентилятором: осуществляется в автоматическом режиме, в зависимости от температуры.

14. Защита:
- защита от перегрева «OtP»;
- защита от перегрузки по превышению «oPP»;
-защита от превышения напряжения «ouP»,
- защита от обратной полярности;
- защита по аномальному напряжению питания.

15. С прибором ИНП-110 поставляется программа AttINP110 для обработки результатов периодической (повторной) аттестации, которая дает возможность автоматизировать вычисления погрешностей, автоматически составить и распечатать Протокол метрологической аттестации и Аттестат.

Чтобы программа могла нормально работать, на Вашем компьютере должно быть установлено свободное (бесплатное) программное обеспечение Java Oracle.
Скачайте и установите бесплатное программное обеспечение Java отсюда: http://www.oracle.com/technetwork/java/javaee/downloads/jdk8-downloads-2133151.html
Скачать нужно Java SE Development Kit 8u..., причем в зависимости от разрядности вашего компьютера и его операционной системы.
Если компъютер 32-разрядный, то установочный файл java для Windows x86 - будет файл jdk-8u...-windows-i586.exe.
Если компъютер 64-разрядный, то установочный файл java для Windows x64 - будет файл jdk-8u...-windows-x64.exe.

Скачать Руководство по эксплуатации ИНП-110

Скачать программное обеспечение для периодической аттестации ИНП-110

Скачать примеры измерения емкости некоторых аккумуляторных батарей

УСТРОЙСТВО ПРИБОРА ИНП-110

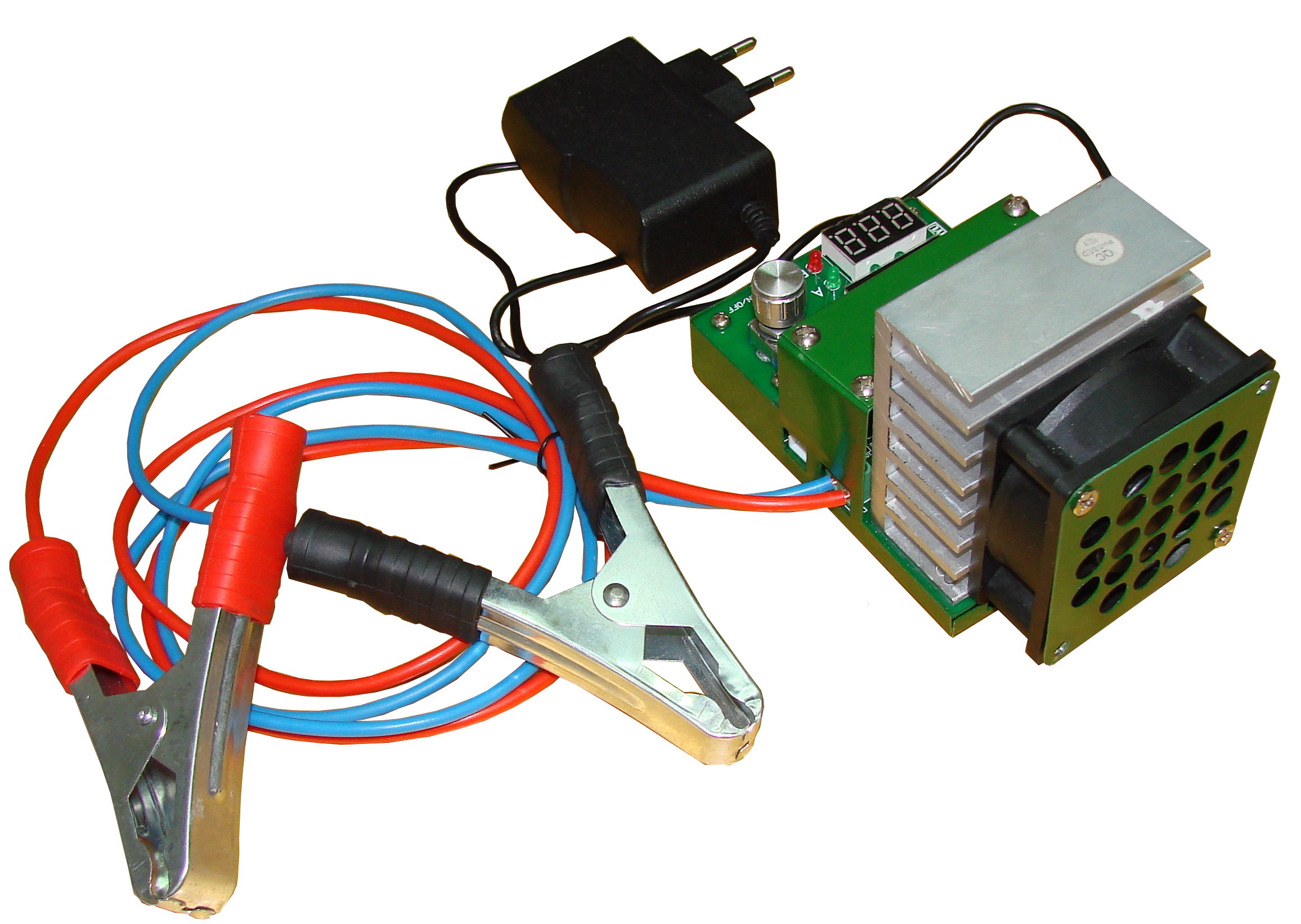

Испытательный нагрузочный прибор ИНП -110 состоит из электронного блока с выносными зажимами типа "крокодил" и источника питания (адаптера).

Электронный блок в свою очередь состоит из:

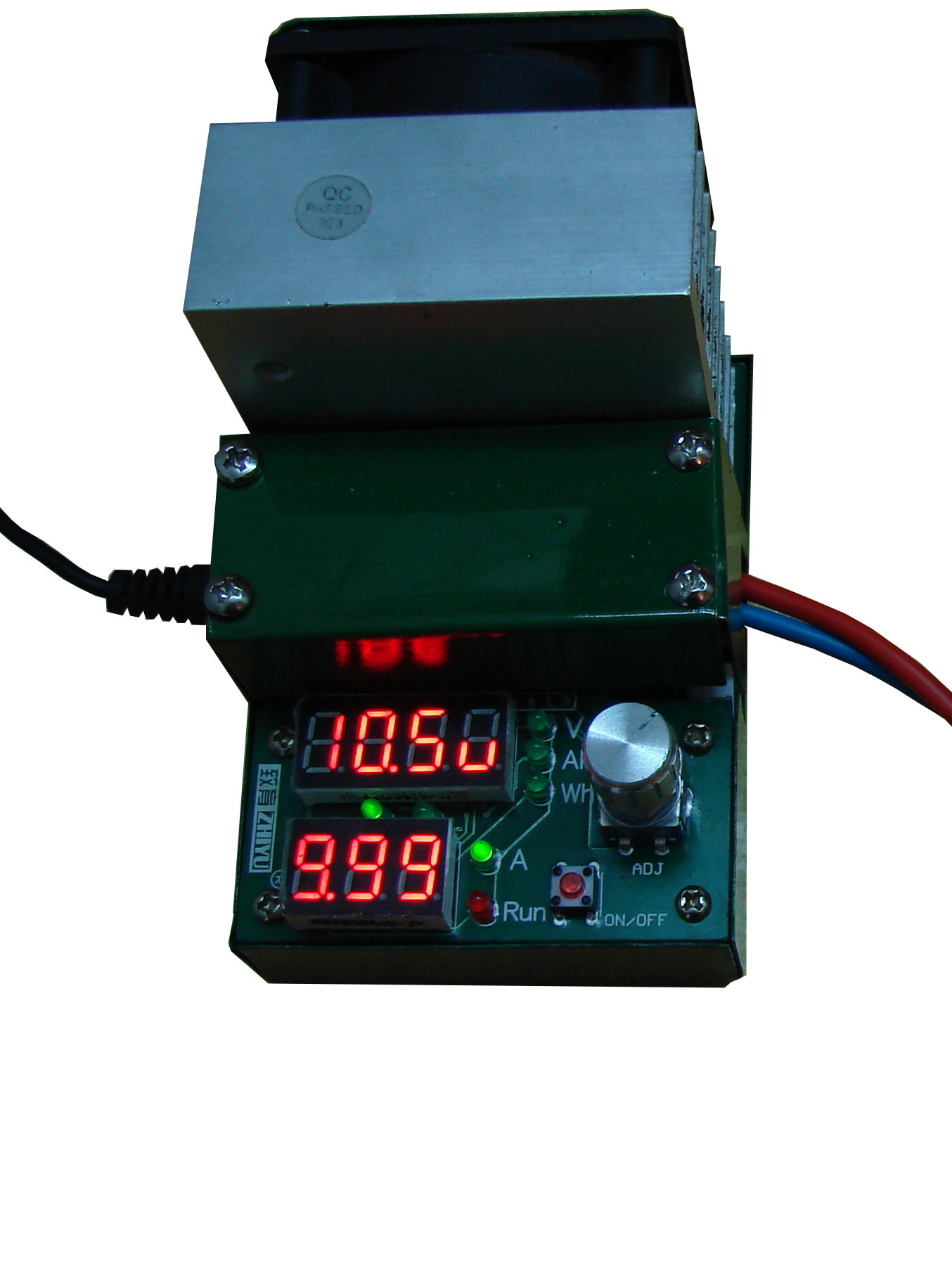

- панели управления прибором, на которой расположены светодиоды, дисплеи, потенциометр и кнопка включения прибора "On/Off";
- непосредственно электронного блока;
- блока охлаждения, на котором мощность,отобранная от испытуемого аккумулятора, рассеивается в окружающую среду. Блок охлаждения включает алюминиевый радиатор и вентилятор охлаждения.

При первичном включении, Пользователем задается один из режимов работы:
- режим определения фактической емкости аккумулятора (батареи);
- режим тестирования источников питания (режим электронной нагрузки).

После этого прибор кнопкой включается в работу.

В режиме определения емкости аккумулятора прибор ИНП-110 работает следующим образом:
Разрядный ток аккумулятора протекает через электронное нагрузочное сопротивление прибора, а тепловая энергия,выделяемая на нагрузочном сопротивлении, рассеивается через радиатор с вентилятором; в окружающую среду.
Прибор автоматически учитывает время и поддерживает ток разряда постоянным, независимо от напряжения аккумулятора (батареи). Также прибор рассчитывает отданную аккумулятором (батареей) на данный момент времени емкость в А и отданное количество энергии в Втч.

Напряжение аккумулятора (батареи) в В, отданная емкость в Ач и отданное количество энергии в Вт постоянно и поочередно выводятся на дисплей.

В процессе разряда напряжение аккумулятора (батареи) падает. При достижении нижнего порога допускаемого напряжения аккумулятора (батареи) прибор отключается и подает сигнал зуммером.
После этого, на экране дисплея можно просмотреть фактическую емкость аккумулятора (батареи) в Ач и количество отданной; энергии в Втч.

Важно! Если в процессе работы прибора пропадало напряжение питания прибора, или отключалась аккумуляторная батарея, или изменялся нагрузочный ток, то ранее определенные значения отданной аккумулятором (батареей) емкости и количества отданной энергии сохраняются в памяти прибора и при возобновлении испытаний суммируются с вновь получаемыми данными.

Если цикл определения емкости аккумулятора (батареи) закончился и прибор отключился по минимальному напряжению с подачей сигнала зуммера, то полученные данные емкости и количества отданной энергии должны быть записаны Пользователем, т.к. после отключения прибора от сети, прибор перейдет в новый цикл определения емкости, а ранее полученные данные в памяти прибора не сохранятся и будут утеряны.

Некоторые аккумуляторы и аккумуляторные батареи, емкости которых можно измерить испытательным нагрузочным прибором ИНП-110 в зависимости от их номинального напряжения и режима разряда приведены в таблице:

В режиме электронной нагрузки прибор ИНП-110 работает следующим образом:
Ток, отдаваемый тестируемым источником питания, протекает через нагрузочный транзистор прибора, а тепловая энергия, выделяемая на сопротивлении транзистора, рассеивается через радиатор с вентилятором; в окружающую среду.
В процессе тестирования имеется возможность; увеличивать ток ручкой потенциометра. При увеличении тока нагрузки, напряжение источника падает. При достижении нижнего порога напряжения источника, установленного Пользователем, прибор подает сигнал зуммером.

РАБОТА С ПРИБОРОМ ИНП-110

1. Перед испытаниями аккумулятор (аккумуляторная батарея) должны быть полностью заряжены.

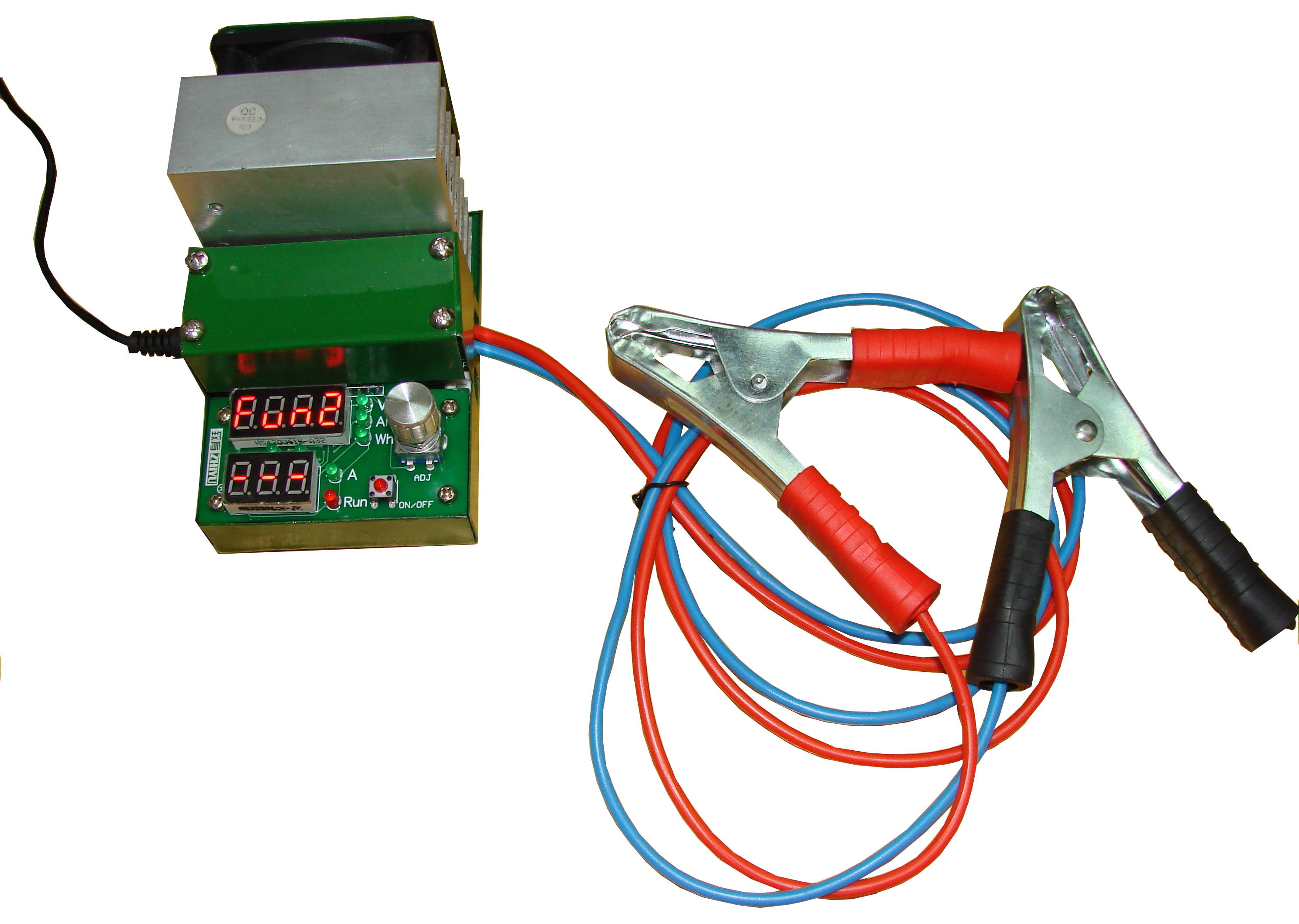

2. Соблюдая полярность присоединить прибор зажимами "крокодил" к выводам испытуемого аккумулятора (батареи) или к выводам тестируемого источника постоянного тока.
3. Задать режим работы прибора - "Режим определение емкости" или "Режим электронной нагрузки".
4. Задать режим зуммера - "Зуммер включен" или "Зуммер выключен".
5. Задать нижний предел напряжения источника - напряжение при котором прибор отключится.
6. Задать ток нагрузки.
7. Включить прибор в работу.
8. После окончания работы (отключения прибора по минимальному напряжению) снять и записать полученные данные фактической емкости и количества отданной энергии.
9. Выключить прибор из сети.

ВИДЕОРОЛИКИ ПО РАБОТЕ С ПРИБОРОМ ИНП-110:

- для начала просмотра видеоролика щелкните по белому треугольнику в центе экрана просмотра
- для развертывания видео в полноэкранный режим щелкните по надписи "YouTube" в правом нижнем углу экрана просмотра
- для сворачивания видео нажмите клавишу ESC на клавиатуре

1. Общее. Настройка прибора ИНП-110.
Измерение емкости автомобильной аккумуляторной батареи BOSCH 120 Ач.

2. Тестирование источника постоянного тока прибором ИНП-110.





3. Зарядка аккумуляторной батареи GP 1.2 (12 В, 1,2 Ач)
(батарея GSM-сигнализации) с использованием прибора ИНП-110.





4. Измерение емкости аккумуляторной батареи GP 1.2 (12 В, 1,2 Ач)
(батарея GSM-сигнализации) прибором ИНП-110.





5. Зарядка аккумуляторной батареи WBR HR 1234W F2 (12 В, 32 W/Элемент
при разряде до 1,67 В/Эл в течение 15 минут) с использованием прибора ИНП-110
(батарея источника бесперебойного питания компьютера).





6. Измерение емкости аккумуляторной батареи WBR HR 1234W F2 (12 В, 32 W/Элемент
при разряде до 1,67 В/Эл в течение 15 минут (батарея источника
бесперебойного питания компьютера) прибором ИНП-110.

НЕСКОЛЬКО ПРИМЕРОВ ОПРЕДЕЛЕНИЯ ФАКТИЧЕСКОЙ ЕМКОСТИ РАЗЛИЧНЫХ ТИПОВ АККУМУЛЯТОРНЫХ БАТАРЕЙ ПРИБОРОМ ИНП-110

Прибор ИНП-110 может быть подключен к аккумулятору или бата­рее через токовый разъем ("P+" "P-") по двухпроводной схеме (JS-2).
Для более точного измерения емкости предусмотрена возмож­ность применения 4-х проводной схемы подключения прибора (JS-4), при которой разрядный ток идет на токовый разъем прибора ("P+" "P-"), а замер напряжения аккумулятора (батареи) осуществляется непосредственно на его полюсных выводах, по отдельной линии, через разъем ("V+" "V-") прибора ИНП-110. Это исключает влияние падения напряжения в токовых провода на результаты замера емкости.
При 4-х проводном подключении возможен замер емкости аккумулятора (батареи) на значительном расстоянии от прибора.
Паспортная емкость выпускаемых в настоящее время аккумуляторов указывается производителем для разных режимов разряда (продолжительности разряда), при установленном напряжении конца разряда.
Согласно ГОСТ Р 53165-2008. "Батареи аккумуляторные свинцовые стартерные для автотракторной техники. Общие технические условия" для свинцовых кислотных стартерных батарей установлен 20-часовой режим разряда и напряжение конца разряда 10,5 В (1,75 В на элемент).
Тем не менее, производители могут устанавливать для кислотных стартерных автомобильных аккумуляторных батарей паспортную емкость и при 10-часовом режиме разряда, а также напряжение конца разряда 10,8 В (1,8 В на элемент).
Для стартерных свинцовых кислотных аккумуляторных батарей с неизвестными техническими характеристиками можно принимать либо 20-часовой режим разряда, либо 10-часовой режим разряда.
При этом при 10-часовом режиме разряда условия более жесткие измеренная емкость окажется меньше, чем при 20-часовом.
При 20-часовой режиме разряда условия более мягкие и измеренная емкость окажется больше, чем при 10-часовом режиме.

Так же, для автомобильных свинцовых кислотных стартерных батарей с неизвестными техническими характеристиками можно принимать напряжение конца разряда 1,75 В на элемент или 1,8 В на элемент.
Тогда напряжение конца разряда батареи соответственно будет:
6 элементов · 1,75 В/элемент = 10,5 В;
6 элементов · 1,80 В/элемент = 10,8 В.
При 1,8 В/элемент (10,8 В) - условия испытания боле жесткие, а измеренная емкость окажется меньше;
При 1,75 В/элемент (10,5 В) - условия испытаний более мягкие, а измеренная емкость окажется больше.
Для 12 В и 6 В аккумуляторных батарей ИБП производители устанавливают режимы разряда 20-часовые, 10-часовые, 5-часовые, 1-часовые и т. п.

Зная установленный производителем аккумулятора (батареи) режим разряда, а значит зная ток разряда и зная напряжения конце разряда, можно задать эти значения в настройках прибора ИНП-110 и произведя разряд аккумулятора (батареи) через прибор ИНП-110 определить фактическую емкость аккумулятора (батареи) при данном режиме разряда.

Необходимо учитывать, что для старых аккумуляторов (батарей) фактическая емкость при разных режимах разряда будет разной. Так при разрядах большими токами, фактическая емкость может оказаться меньшей, чем при разряда малыми токами. Т. е. фактическая емкость при 1- часовом режиме разряда будет меньше, чем при 20-часовом режиме. Это связано с замедленным проникновением электролита в поры пластин при больших разрядных токах.
Рекомендуется производить определение емкости аккумулятора (батареи) в режиме разряда наиболее близком к режиму разряда этих аккумуляторов (батарей) в эксплуатации - таким образом можно достаточно точно определить время работы этих аккумуляторов (батарей) под реальной нагрузкой.

Для определения фактической емкости аккумуляторов и аккумуляторных батарей с большими разрядными токами (более 10 А) или при рассеиваемой мощности более 110 Вт может использоваться параллельное включение нескольких приборов ИНП-110. При этом напряжения конца разряда задаются на всех приборах как минималь­ное напряжение конца разряда для данного аккумулятора (батареи).
В этом случае разрядный ток аккумулятора (батареи) задается как сумма разрядных токов заданных на всех приборах.
При отключении одного из приборов по достижению напряже-ния конца разряда дальнейший разряд прекращается, а фактическая емкость батареи определяется как сумма емкостей полученных всеми приборами ИНП-110.

Пример 1.Имеется автомобильная стартерная аккумуляторная батарея напряжением 12 В, емкостью 90 А·ч. Производитель неизвестен, режим разряда неизвестен, напряжение конца разряда неизвестно. #00008B Для данной стартерной батареи принимаем режим разряда 10-часовой, напряжение конца разряда 10,8 В (1,8 В/элемент), т. е. самые жесткие условия разряда.
Определяем разрядный ток 10-часового режима разряда:
Iразр = 90 А·ч / 10 часов = 9 А.
Задаем в настройках прибора разрядный ток 9,00 А, напряжения конца разряда 10,8 В и включаем прибор в работу.
После отключения прибора по минимальному напряжению (после сигнала зуммера) снимаем и записываем показания фактической емкости в А·ч и количества отданной энергии в Вт·ч с дисплея.

Пример 2. Имеется автомобильная стартерная аккумуляторная батарея напряжением 12 В, емкостью 110 А·ч. Производитель неизвестен, режим разряда 10-часовой, напряжение конца разряда 10,5 В.
Определяем разрядный ток 10-часового режима разряда:
Iразр = 110 А·ч / 10 часов = 11 А.
Испытательный нагрузочный прибор может рассеять получаемую от аккумулятора мощность не более 110 Вт. Т. е. при начальном напряжении аккумулятора 12 В, прибор ограничит ток разряда до величины 110 Вт / 12 В = 9,167 А. По мере разряда напряжение аккумулятора будет падать и можно будет ручкой потенциометра увеличивать ток разряда. Максимальный ток разряда, исходя из рассеиваемой мощности 110 Вт, будет при напряжении аккумулятора близком к напряжению конца разряда 10,5 В и этот ток будет равен 110 Вт / 10,5 В = 10,48 А. Это значение больше максимального тока прибора 9,99 А. То есть в процессе разряда можно будет поднять ток потенциометром только до 9,99 А. В процессе увеличения тока, емкости определенные при разных значениях токов, суммируются.
Полученное при испытаниях значение емкости аккумулятора при таком режиме разряда будет не вполне соответствовать режиму разряда. Фактически режим разряда будет не 10-часовой, а несколько больше.
По окончанию работы (после сигнала зуммера) снимаем и записываем показания фактической емкости в А·ч и количества отданной энергии в Вт·ч с дисплея.

Пример 3. Кислотная автомобильная стартерная аккумуляторная батарея напряжением 12 В, емкостью 110 А·ч. Производитель Курский завод "Аккумулятор", режим разряда 20-часовой, напряжение конца разряда 10,5 В.
Определяем разрядный ток 20-часового режима разряда:

Iразр = 110 А·ч / 20 часов = 5,5 А.
Мощность рассеиваемая прибором при разрядном токе 5,5 А равна 12 В ·5,5 А = 66 Вт, что меньше максимальной мощности рассеиваемой прибором 110 Вт.
В настройках прибора задаем ток разряда 5,5 А, напряжения конца разряда 10,5В и включаем прибор в работу. измеренная емкость будет соответствовать емкости 20-часового режима разряда.

По окончанию работы (после сигнала зуммера) снимаем и записываем показания фактической емкости в А·ч и количества отданной энергии в Вт·ч с дисплея.
Пример 4. Имеется аккумуляторная батарея 5 HR12-5 DELTA напряжением 12 В. Емкость при 5-часовом режиме разряда 4,8 А·ч, разрядный ток при 5-часовом режиме разряда 0,96 А, напряжение конца разряда 10,5 В.
Задаем на приборе разрядный ток 0,96 А, задаем напряжение конца разряда 10,5 В и включаем прибор в работу.

При падении напряжения батареи ниже 10,5 В прибор отключится, подаст сигнал зуммером и покажет значение измеренной фактической емкости при этом режиме разряда.
Снимаем и записываем показания фактической емкости в А·ч и количества отданной энергии в Вт·ч с дисплея.
Необходимо учитывать, что прибор может рассеивать мощность не боле 110 Вт. Это значит, что разрядный ток аккумулятора автоматически ограничивается исходя рассеиваемой мощности.

Пример 5. Имеется аккумуляторная батарея SSP12-18 напряжением 12 В. Емкость при 1-часовом режиме разряда 11,52 А·ч, разрядный ток при 1-часовом режиме разряда 11,52 А, напряжение конца разряда 10,2 В.
В начале теста батарея будет полностью заряжена и ее напряжение будет 12 В.
Достоверно проверить такую батарею в 1-часовом режиме разряда невозможно, т. к. прибор автоматически ограничит ток разряда исходя из формулы P = U · I, где Р - рассеиваемая прибором мощность (Вт), U -напряжение (В), I - ток разряда (А).
Автоматически установленный прибором ток нагрузки, исходя из мощности 110 Вт, будет равен 110 Вт / 12 В = 9,17 А, что меньше тока рекомендуемого изготовителем 11,52А. Это значит, что мы не сможем задать разрядный ток рекомендуемый изготовителем 11,52 А - прибор автоматически ограничит его до 9,17 А.
Тем не менее, в процессе работы, по мере падения напряжения, можно увеличивать нагрузочный ток ручкой потенциометра.
Таким образом, в конце разряда, исходя из рассеиваемой мощности 110 Вт, при напряжении батареи 10,2 В ток может быть равен 110 Вт / 10,2 В = 10,78 А. Установить такой ток невозможно , т. к. максимальный ток прибора - 9,99 А, что меньше рекомендуемого при 1-часовом режиме разряда тока 10,78 А. Это значит, что в процессе разряда, увеличивая ток ручкой потенциометра, мы сможем достичь только значения тока 9,99 А. измеренная емкость не будет соответствовать 1-часовому режиму разряда.
Значения емкости, полученные при разных токах разряда прибором суммируются.
По окончанию работы (после сигнала зуммера) снимаем и записываем показания фактической емкости в А·ч и количества отданной энергии в Вт·ч с дисплея.

Пример 6. Для той же аккумуляторной батареи SSP12-18 напряжением 12 В, производитель указывает параметры 5-часового режима разряда. Емкость при 5-часовом режиме разряда 16,5 А·ч, разрядный ток при 5-часовом режиме разряда 3,3 А, напряжение конца разряда 10,5 В.
Для этого режима разряда определяем мощность рассеиваемую прибором ИНП-110 при напряжении батареи 12 В и разрядном токе 3,3 А.
Рассеиваемая мощность будет равна 12 В ·3,3 = 39,6 Вт, что меньше максимальной мощности рассеиваемой прибором 110 Вт. Это значит, что можно задать в настройках прибора разрядный ток 3,3А, задать напряжение конца разряда 10,5 В и включить прибор в работу.
По окончанию работы (после сигнала зуммера) снимаем и записываем показания фактической емкости в А·ч и количества отданной энергии в Вт·ч с дисплея.
