Испытательный нагрузочный прибор ИНП-А-24-12

Испытательный нагрузочный прибор модели ИНП-А-24-12 предназначен для проверки работоспособности кислотных свинцовых аккумуляторных батарей типа 12-САМ-28 и 12-САМ-55.
С помощью прибора ИНП-А-24-12 можно измерить напряжение аккумуляторной батареи и ток протекающий через нагрузочное сопротивление номиналом 2,0 Ом. По данным замеров можно судить о степени заряда батареи, а также о ее пригодности к дальнейшей эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Тип прибора переносной.

2.Номинальное напряжение проверяемой аккумуляторной батареи - 24 В.

3. Измерительные приборы:
- Вольтметр с пределами измерений 0-30 В, кл. точности 1,5;
- Амперметр с пределами измерений 0-20 А, кл. точн. 1,5;
- Шунт измерительный 20 А, кл. точн. 0,5.

4. Полное сопротивление прибора, замеренное на концах присоединительных щупов -(2,0±0,03)Ом.

5. Габаритные размеры прибора:
 - длина - 190 мм;
 - ширина - 150 мм;
-  высота - 150 мм.

6. Длина проводов присоединительных щупов - 850 мм.

7. Масса прибора ИНП-А-24-12 -0,950 кг.

МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ

Измерительные приборы тестера ИНП-А-24-12 - вольтметр М42300, амперметр М42300, шунт измерительный 75ШИСВ. Внесены в реестры средств измерений России, Беларуси и Казахстана.

Сертификат на вольтметр и амперметр Россия - Сертификат Россия
Сертификат на вольтметр и амперметр Российский Морской Регистр Судоходства - Морской Регистр
Сертификат на шунт 75ШИСВ Росссия - Сертификат шунт Россия

Сертификат на вольтметр и амперметр Беларусь - Сертификат Беларусь
Сертификат на шунт Баларусь - Сертификат шунт Беларусь

Сертификат на вольтметр и амперметр Казахстан - Сертификат Казахстан.
Сертификат на шунт Казахстан - Сертификат шунт Казахстан

Скачать Руководство по эксплуатации ИНП-А-24-12

УСТРОЙСТВО ПРИБОРА

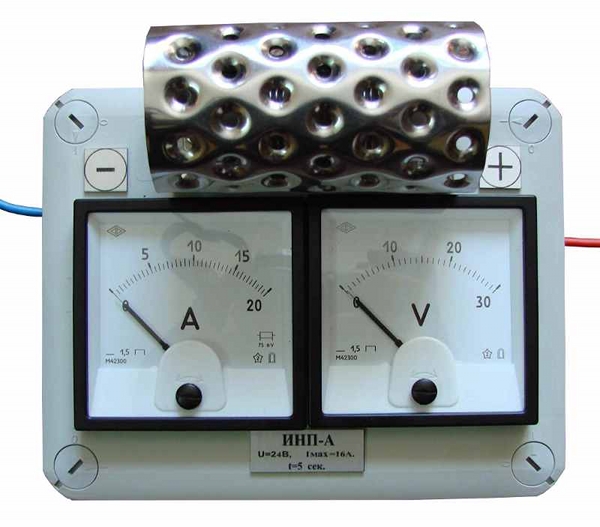

1. Испытательный нагрузочный прибор ИНП-А-24-12 состоит из корпуса, в котором смонтированы измерительные приборы, нагрузочного сопротивления и двух присоединительных щупов.

2. Щупы имеют изолированные ручки и служат для кратковременного (не более 5 секунд) подключения прибора к испытуемой аккумуляторной батарее. При этом через силовую цепь прибора протекает нагрузочный ток 12 А.
3. Нагрузочное сопротивление размещено на корпусе прибора и имеет защитный кожух - для предохранения обслуживающего персонала от ожогов. 4. Измерительные приборы ИНП-А-24-12.

РАБОТА С ПРИБОРОМ ИНП-А-24-12

1. Соблюдая полярность присоединить прибор щупами к выводам батареи 12-САМ-28 или 12-САМ-55 ("плюс" к "плюсу" или "минус к "минусу"). при этом время подключения прибора к аккумуляторной батарее не должно превышать 5 секунд.
2. Считать показания вольтметра и амперметра прибора в конце 5-й секунды.
3. По результатам замеров определить техническое состояние аккумуляторной батареи.
