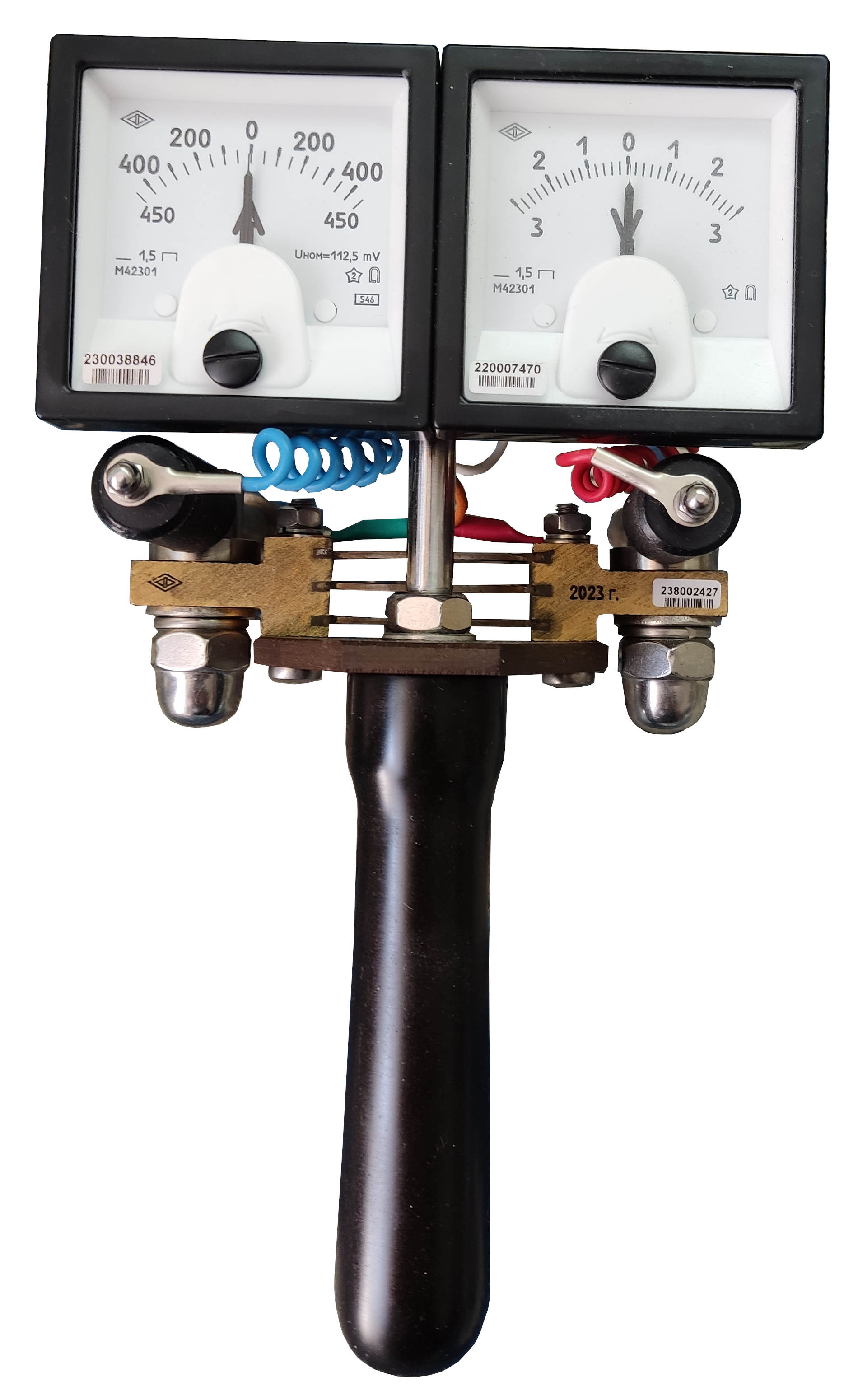

Вилки нагрузочные НК-600Т для проверки тепловозных кислотных

свинцовых стартерных аккумуляторов типа ТН-450 током нагрузки до 45О А

НАЗНАЧЕНИЕ

Примечание: Здесь и далее по тексту под аккумулятором понимается одиночная свинцово-кислотная аккумуляторная ячейка (банка) номинальным напряжением 2,0 В.

Вилка нагрузочная НК-600Т предназначена для проверки работоспособности тепловозных стартерных кислотных свинцовых аккумуляторов типа ТН-450, а также  других мощных кислотных  аккумуляторов номинальным напряжением 2,0 В, имеющих медные луженые выводы и перемычки, током нагрузки до 450 А:

- емкостью от 3440 до 4500 Ач – для аккумуляторов, завод-изготовитель, или эксплуатирующая организация которых допускает, или устанавливает для них максимальный разрядный ток равный току 10-часового режима разряда;

- емкостью от 1720 до 2250 Ач – для аккумуляторов, завод-изготовитель, или эксплуатирующая организация которых допускает, или устанавливает для них максимальный разрядный ток равный току 5-часового режима разряда;

- емкостью от 1032 до 1350 Ач – для аккумуляторов, завод-изготовитель, или эксплуатирующая организация которых допускает, или устанавливает для них максимальный разрядный ток равный току 3-часового режима разряда;

- емкостью от 344 до 450 Ач – для аккумуляторов, завод-изготовитель, или эксплуатирующая организация которых допускает, или устанавливает для них максимальный разрядный ток равный току 1-часового режима разряда.

Принцип контроля технического состояния кислотного аккумулятора нагрузочной вилкой НК-600Т заключается в замере напряжения и тока отдаваемого аккумулятором при подключении к нему нагрузочного сопротивления, которым является конструкция вилки.

С помощью нагрузочной вилки НК-600Т можно измерить:
- напряжение аккумулятора без нагрузки (э.д.с. аккумулятора);
- напряжение и ток аккумулятора под нагрузкой сопротивлением вилки.

Ток нагрузки, обеспечиваемый вилкой НК-600Т, не регулируется. Необходимо учитывать, что вследствие малого сопротивления нагрузочной цепи вилки, ток нагрузки сильно зависит от напряжения аккумулятора под нагрузкой.

Преимущества вилок НК-600Т:

1. Возможность замера напряжения испытуемого аккумулятора без нагрузки (э.д.с. аккумулятора);

2. Одновременный замер тока и напряжения аккумулятора под нагрузкой;

3. Возможность настроить расстояние между ножками на размер между выводами аккмулятора;

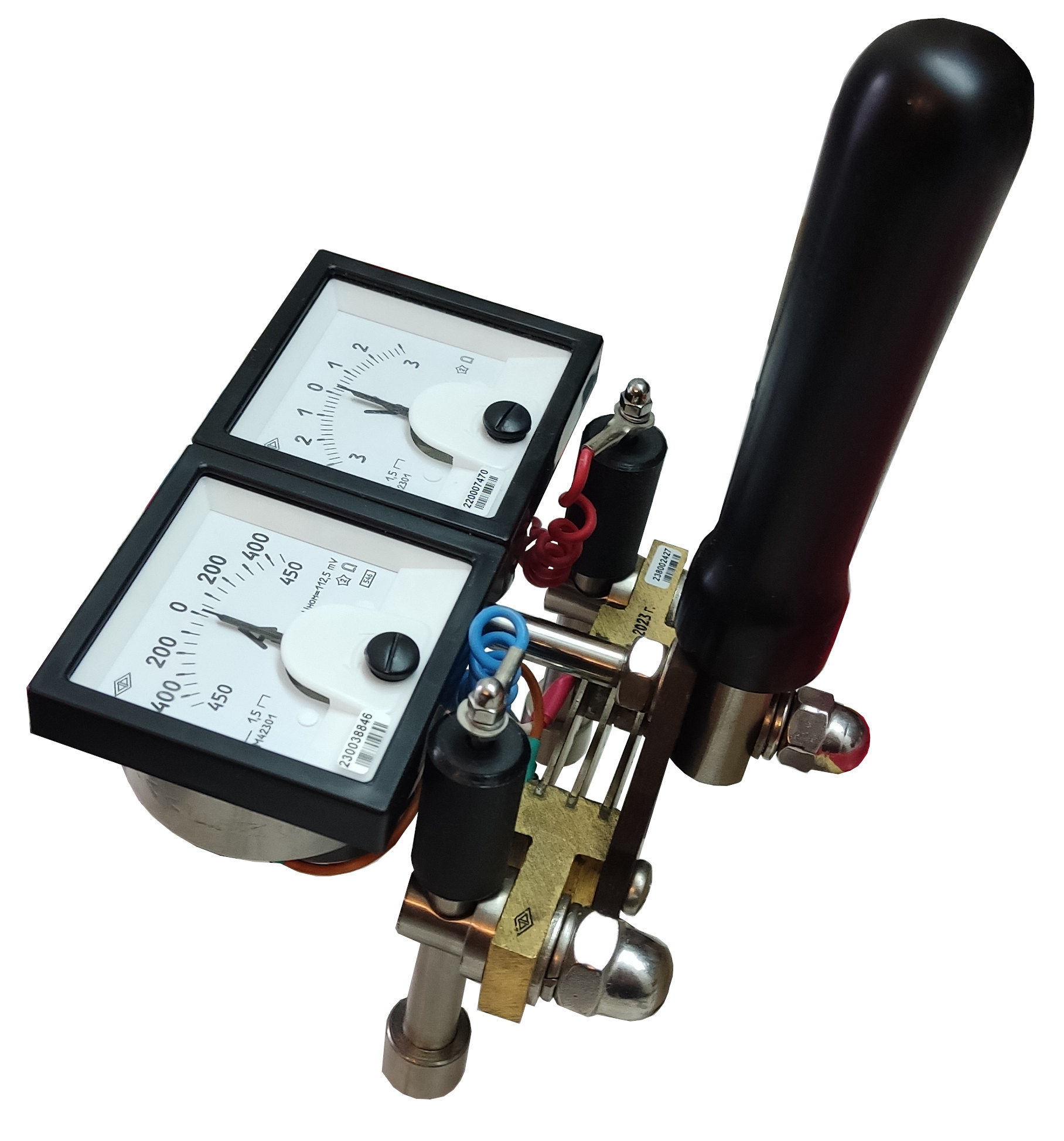

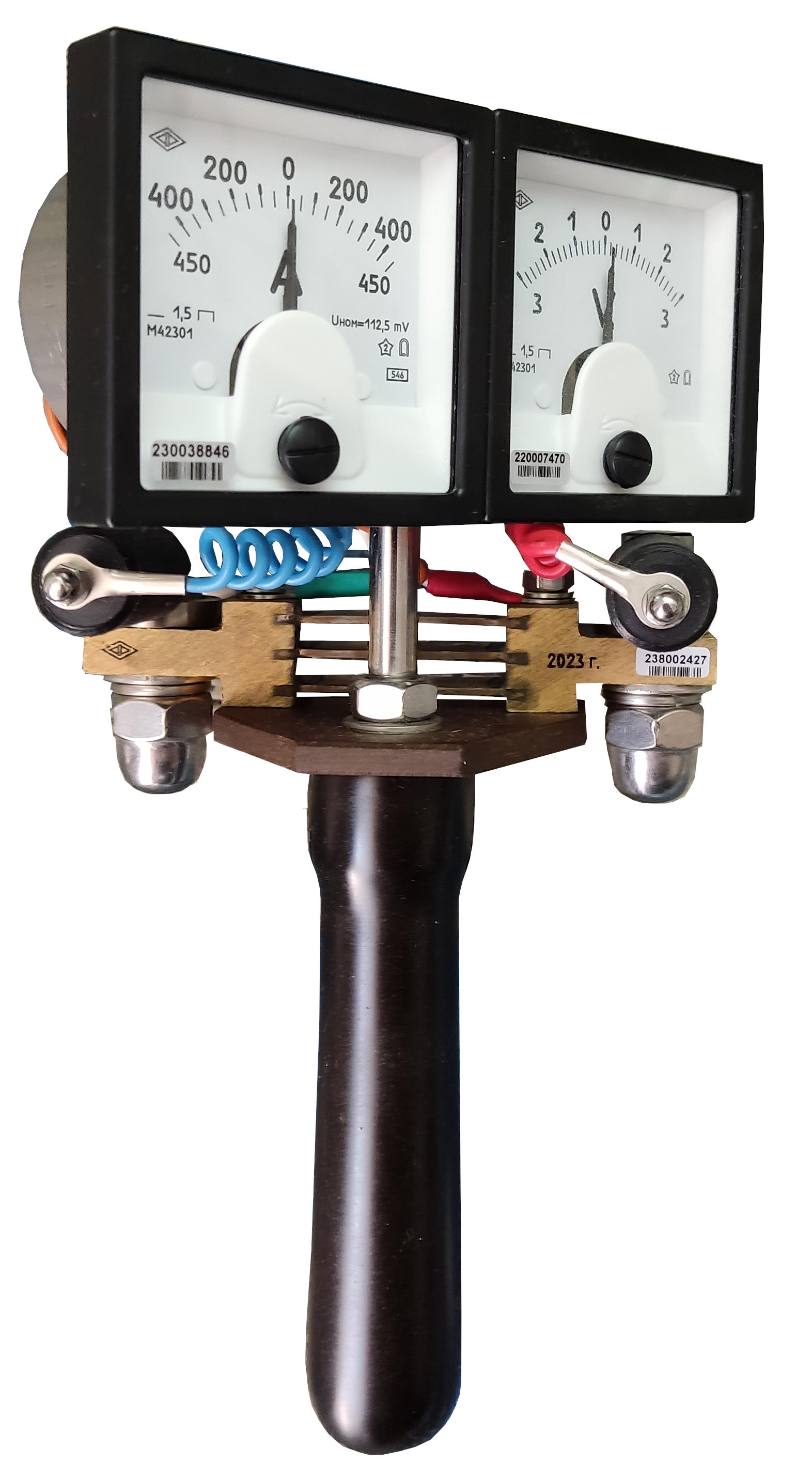

4. Поворотный блок приборов дает возможность работы с вилкой в труднодоступных местах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИЛКИ НК-600Т

1.Тип - переносной

2. Номинальное напряжение проверяемого аккумулятора 2,0 В.

3. Сопротивление вилки НЕ регулируется. Сопротивление вилки, в сумме с переходным сопротивлением "токовые наконечники вилки – выводы аккумулятора", обеспечивают нагрузочный ток исправного, имеющего не менее 90 % паспортной емкости, кислотного аккумулятора (360±50) А, при его напряжении 1,8 В :

Соответственно. вилка обеспечивает нагрузочный ток (400±56) А при напряжении испытуемого аккумулятора 2,0 В:

4. Измерительные приборы:
- вольтметр с пределами измерений 3-0-3 В, класса точности 1,5;
- амперметр с пределами измерений 450-0-450А, класса точности 1,5.

5. Угол поворота блока приборов +-90 градусов.

6.Основные размеры вилки в рабочем положении:

Длина от конца ручки до края блока прибров - 228 мм;

Ширина по блоку приборов - 123 мм;

Высота вилки - 128 мм;

Расстояние между осями ножек - (85+-5) мм (регулируется в пределах от 40 до 135 мм.

7. Ориентировочная масса вилки - 0,69 кг.

Скачать чертеж НК-600Т ............................ Скачать Руководство по эксплуатации НК-600Т

МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ

Измерительные приборы нагрузочной вилки НК-600Т - вольтметр М42301, амперметр М42301, шунт измерительный 75ШИСВ. Внесены в реестры средств измерений России, Беларуси и Казахстана.

Сертификат на вольтметр и амперметр Россия - Сертификат Россия
Сертификат на вольтметр и амперметр Российский Морской Регистр Судоходства - Морской Регистр
Сертификат на шунт 75ШИСВ Росссия - Сертификат шунт Россия

Сертификат на вольтметр и амперметр Беларусь - Сертификат Беларусь
Сертификат на шунт Баларусь - не предоставлен изготовителем шунта.

Сертификат на вольтметр и амперметр Казахстан - Сертификат Казахстан.
Сертификат на шунт Казахстан - не предоставлен изготовителем шунта.

Нагрузочная вилка не явлется средством измерений - это испытательное оборудование. Обязательной сертификации в РФ не подлежит - имеется отказное письмо ВНИИСа № 101-КС/235 от 31.03.2021г. .

Все нагрузочные вилки "ИнтерБалт" поставляюся с первичной метрологической аттестацией Производителем, согласно ГОСТ Р 8.568-2017 "Государственная систем обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения."

УСТРОЙСТВО ВИЛКИ НК-600Т

Нагрузочная вилка НК-600Т состоит из:

1.Блок приборов включает вольтметр и амперметр.

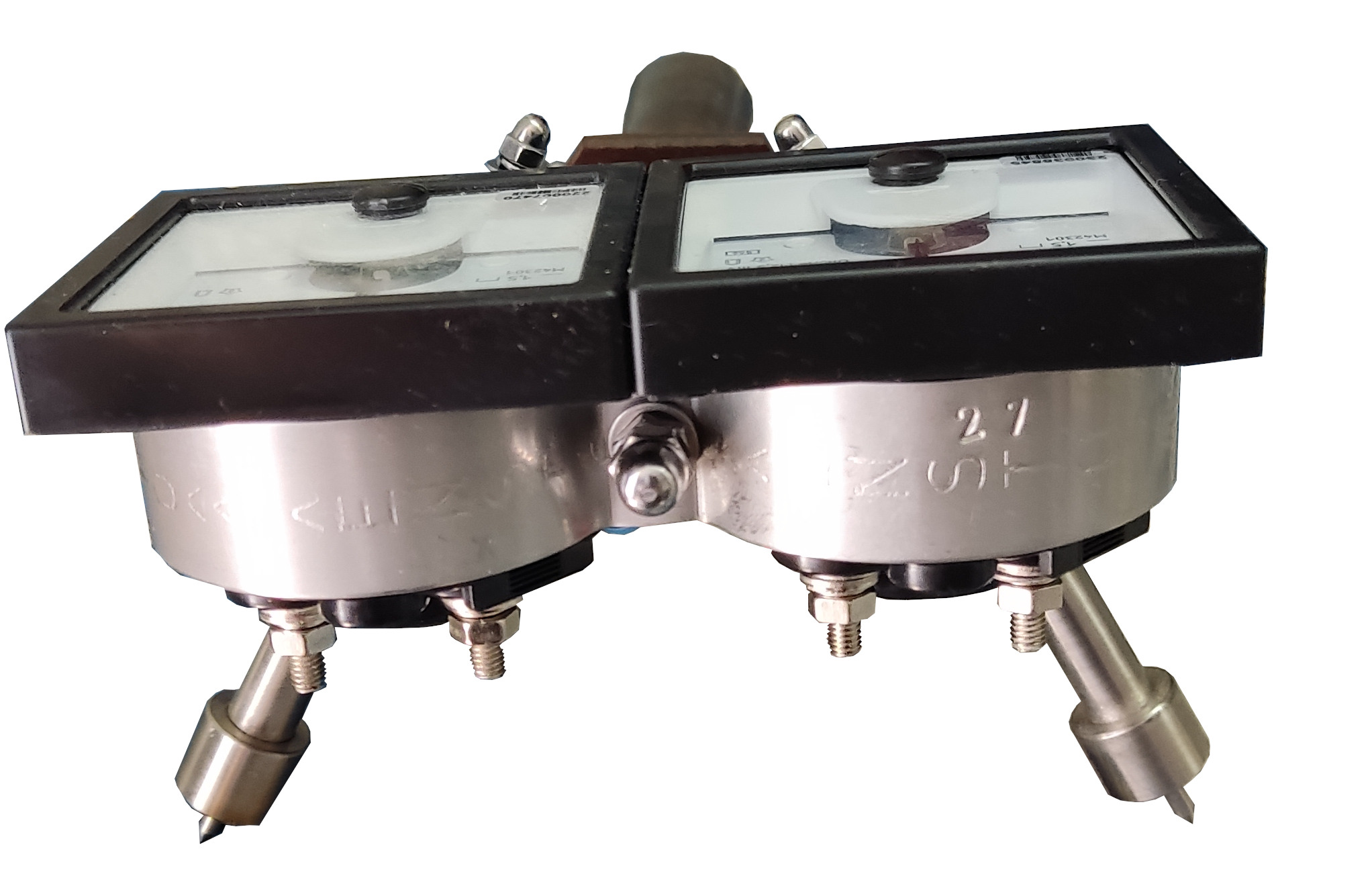

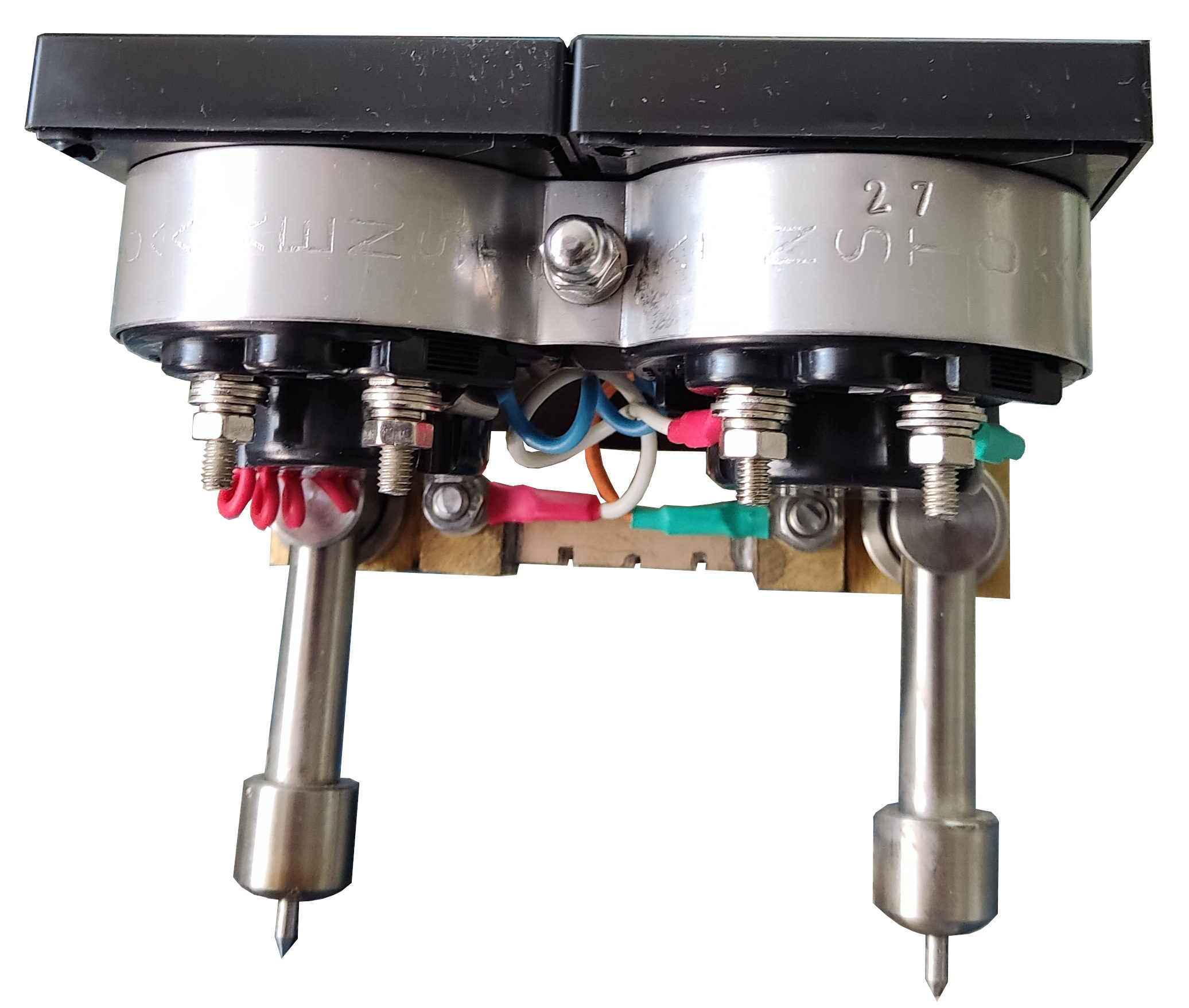

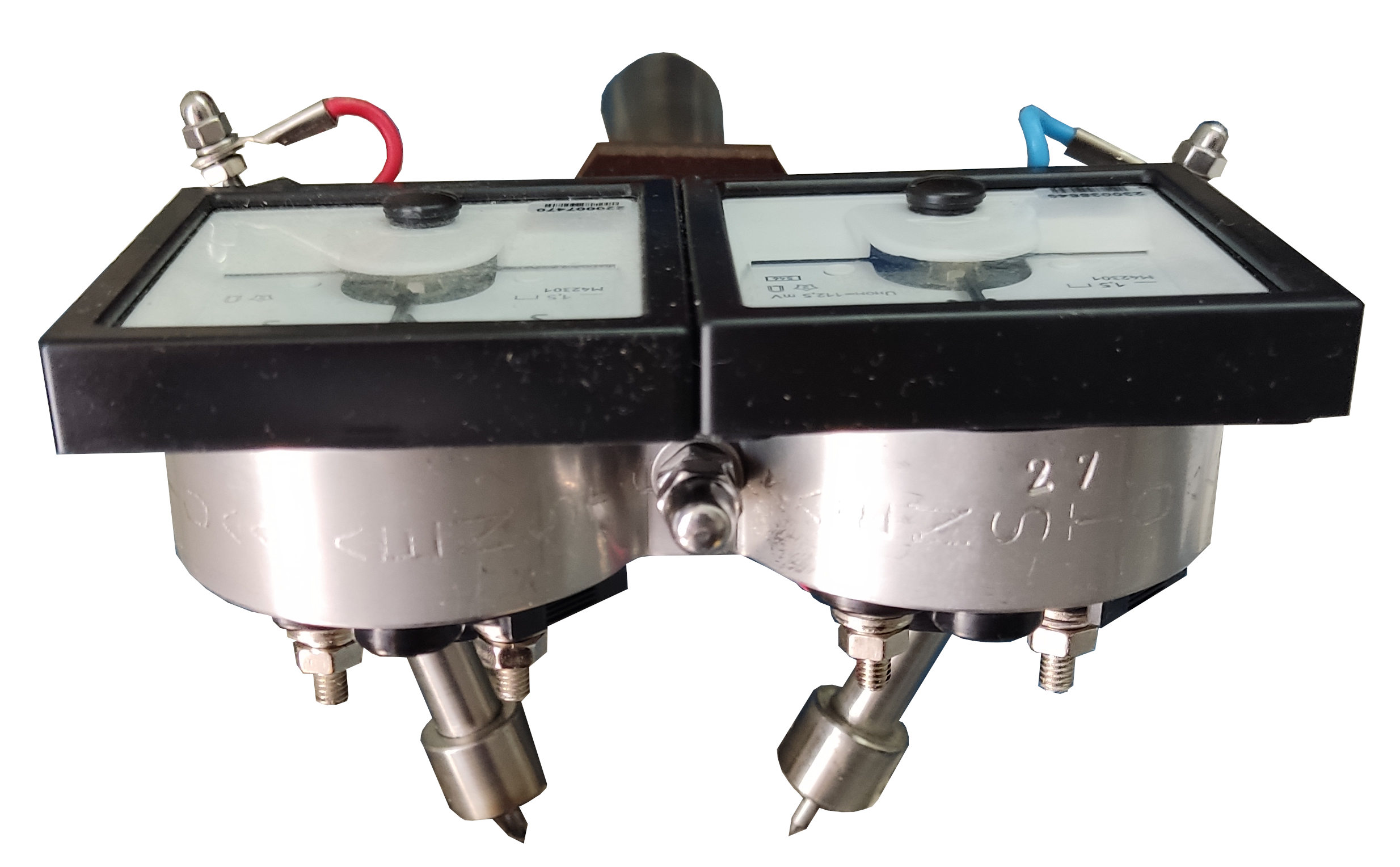

2.Измерительных ножек – левой и правой. Ножки могут поворачиваться - для установки на размер между выводами аккумулятора.

3. Опция № 1. Поставляется за отдельную плату см. Цены. Дает возможность установить ручку вертикально для удобства работы в ограниченном пространстве, особено где имеет место ограничение по высоте (в подвагонном аккумуляторном ящике и т. п.).

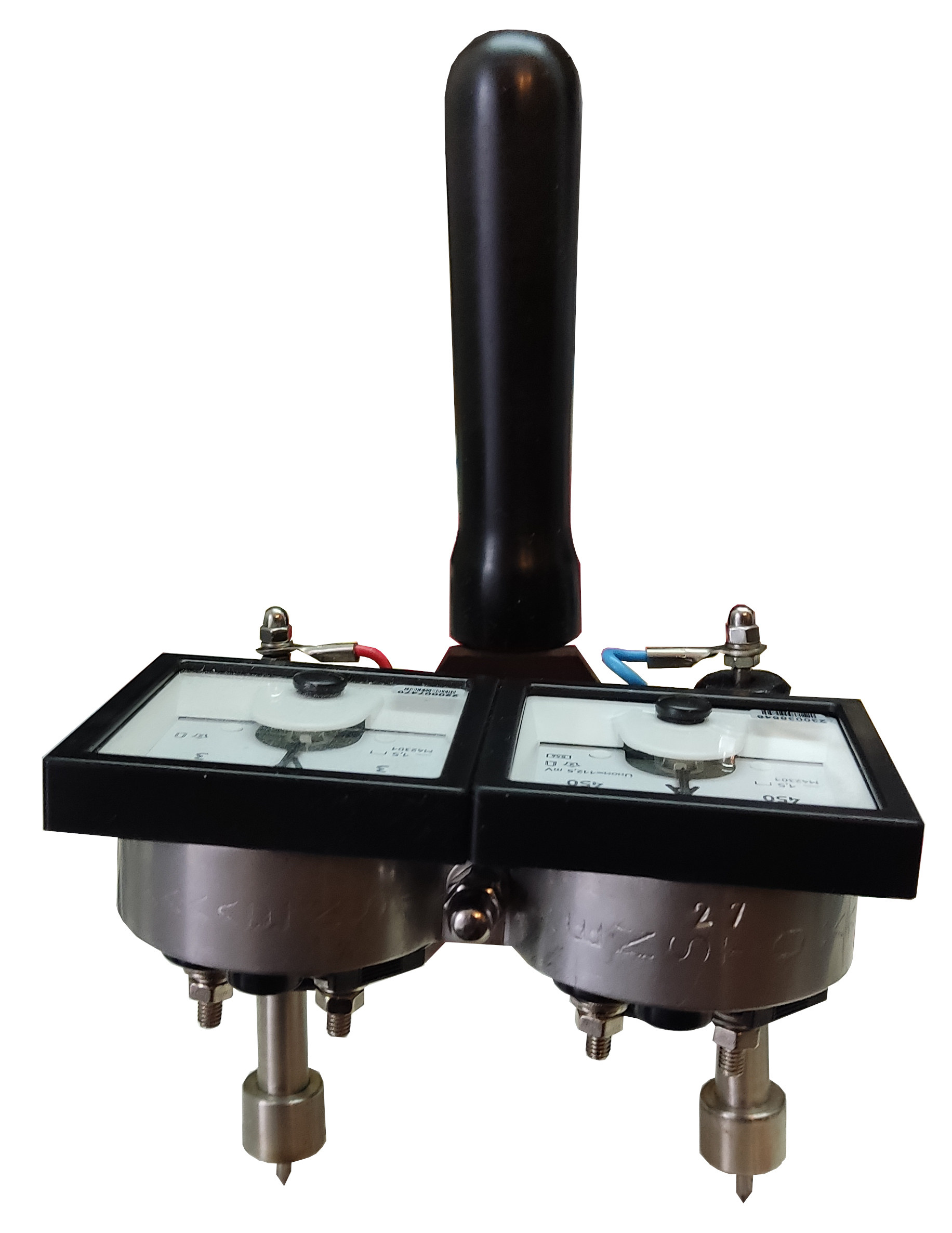

4. Вилка нагрузочная НК-600Т с ручкой установленной вертикально (использование Опции №1 - поставляется за отдельну. плату):

ВИДЕОРОЛИК ПО РАБОТЕ С ВИЛКОЙ НК-600Т

-для начала просмотра видеоролика щелкните по белому треугольнику в центе экрана просмотра
- для развертывания видео в полноэкранный режим щелкните по надписи "YouTube" в правом нижнем углу экрана просмотра
- для сворачивания видео нажмите клавишу ESC на клавиатуре

В процессе испытания производится замер напряжения испытуемого аккумулятора без нагрузки (э.д.с. аккумулятора) – вилку установить измерительными ножками на выводы аккумулятора и, не нажимая на ручку (не допуская контакта токовых наконечников с выводами аккумулятора), снять показания вольтметра. Напряжение исправного аккумулятора без нагрузки должно быть в пределах от 1,8 до 2,2 В. При этом напряжение 1,8 В и ниже соответствует полностью разряженному или неисправному аккумулятору.

После этого произвести замер напряжения и тока отдаваемого аккумулятором под нагрузкой - нажать на ручку вилки и привести токовые наконечники в контакт с выводами аккумулятора. Снять показания приборов. Вольтметр должен показывать напряжение не мене 1,8 В в течение не более 5 секунд, а амперметр - ток отдаваемый аккумулятором. По величине напряжения и тока оценить состояние аккумулятора. Напряжение 1,8 В и менее, при подключенной испытательной нагрузке, свидетельствует о том, что аккумулятор либо разряжен, либо неисправен.

Внимание!

1. Вилка раcчитана на максимальный ток до 450 А. При проверке аккмуляторов не превышайте указанный ток.
2. Осторожно! При контроле аккумуляторов  ножки вилки сильно разогреваются.
