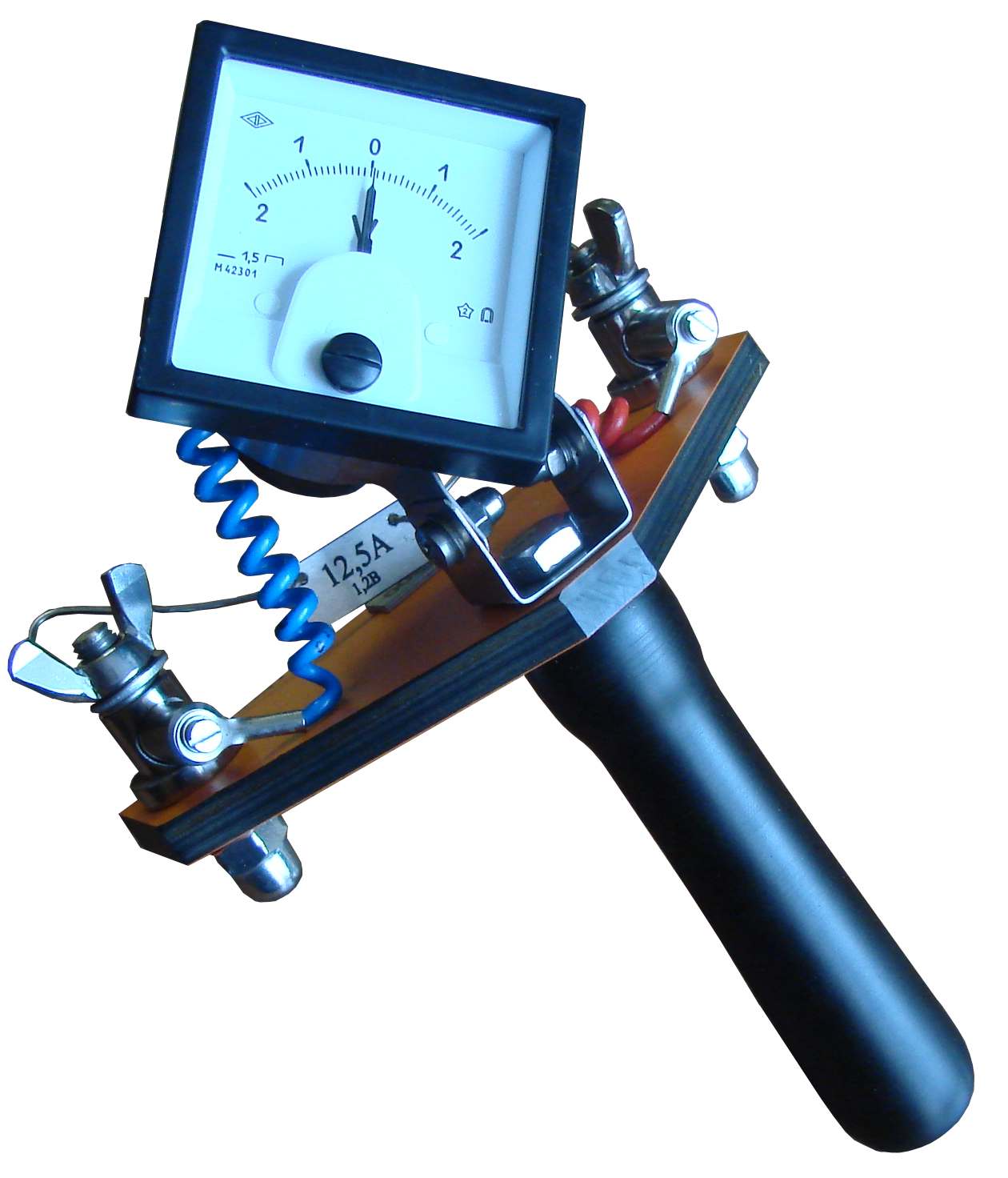

Вилка нагрузочная НМ-300Э

НАЗНАЧЕНИЕ

Примечание: Здесь и далее по тексту под аккумулятором понимается одиночная аккумуляторная ячейка (банка) номинальным напряжением 1,2 В - для щелочных аккумуляторов.

Нагрузочная вилка, модель НМ-300Э, предназначена для проверки технического состояния щелочных аккмуляторов типа НК-55, НК 125, НК-125П, применяемых на электровозах, электропоездах и т. п.

Условия эксплуатации вилки нагрузочной НМ-300Э:
Температура от минус 50 до плюс 60 °С, относительная влажность 95 % при температуре плюс 35 °С.

С помощью нагрузочной вилки НМ-300Э можно измерить:
- напряжение аккумулятора без нагрузки (э.д.с. аккумулятора);
- напряжение аккумулятора под нагрузкой. При этом имеется возможность проверки как номинальным током нагрузки: 12,5 А, 16 А, 25 А (ток указан при номинальном напряжении аккумулятора 1,2 В), так и максимально допустимым током- 50 А (ток указан при минимально допустимом напряжении аккумулятора 1,0 В).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИЛКИ НМ-300Э

1. Тип - переносной.

2. Номинальное напряжение проверяемого щелочного аккумулятора: - 1,2 В .

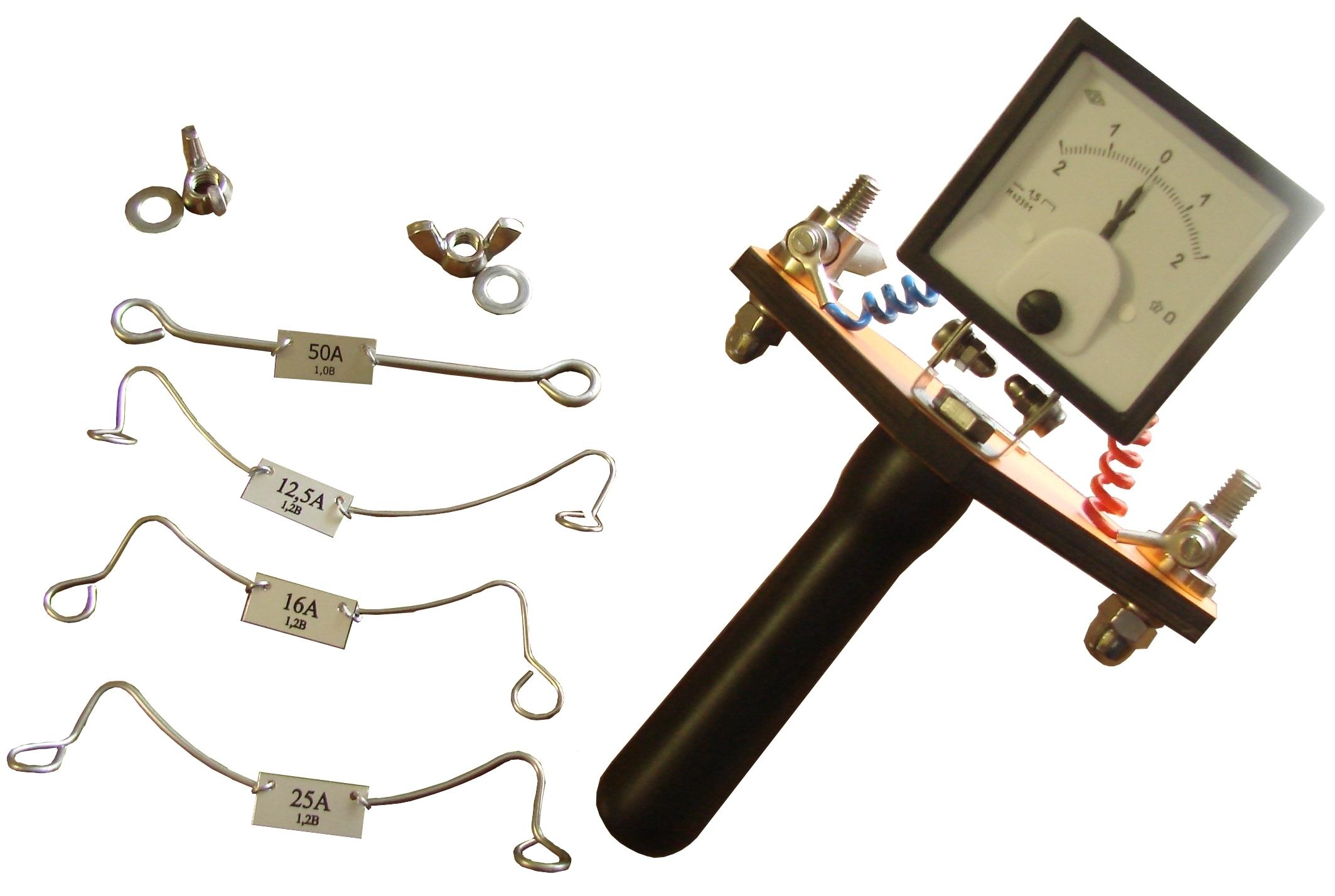

3. Стандартная комплектация:
сопротивление маркированное «12,5А»   - 1 шт;
- сопротивление маркированное «16А»    - 1 шт;
- сопротивление маркированное «25А»    - 1 шт;
- сопротивление маркированное «50А»    - 1 шт.

4. Измерительные приборы:
- вольтметр с пределами измерений 2-0-2 В, класса точности 1,5.

5. Угол поворота блока вольтметра:
- вокруг горизонтальной оси совпадающей с осью ручки на угол ±90 градусов;
- вокруг горизонтальной оси, перпендикулярной оси ручки - на угол не менее 60 градусов.

6. Угол поворота вольтметра в обойме - 360 градусов.

7. Основные размеры вилки в рабочем положении (вольтметр расположен горизонтально):

- высота вилки -133 мм;

- длина от конца ручки до края блока вольтметра - 197 мм;

- ширина вилки - 136 мм;

- расстояние между осями ножек 110 мм (регулируется).

8. Ориентировочная масса вилки 0,460 кг.

Скачать чертеж НМ-300Э

Скачать Руководство по эксплуатации НМ-300Э

МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ

Измерительный прибор нагрузочной вилки НК-500 (НК-500Л) - вольтметр М42301. Внесен в реестры средств измерений России, Беларуси и Казахстана.

Сертификаты Россия - Сертификат Россия
Российский Морской Регистр Судоходства - Морской Регистр

Сертификат Беларусь - Сертификат Беларусь

Сертификат Казахстан - Сертификат Казахстан.

Нагрузочная вилка не явлется средством измерений - это испытательное оборудование. Обязательной сертификации в РФ не подлежит - имеется отказное письмо ВНИИСа № 101-КС/235 от 31.03.2021г.

Все нагрузочные вилки "ИнтерБалт" поставляюся с первичной метрологической аттестацией Производителем, согласно ГОСТ Р 8.568-2017 "Государственная систем обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения.

УСТРОЙСТВО ВИЛКИ НМ-300Э

1. Конструкция нагрузочной вилки НМ-300Э аналогична конструкции нагрузочной вилки НМ-300.

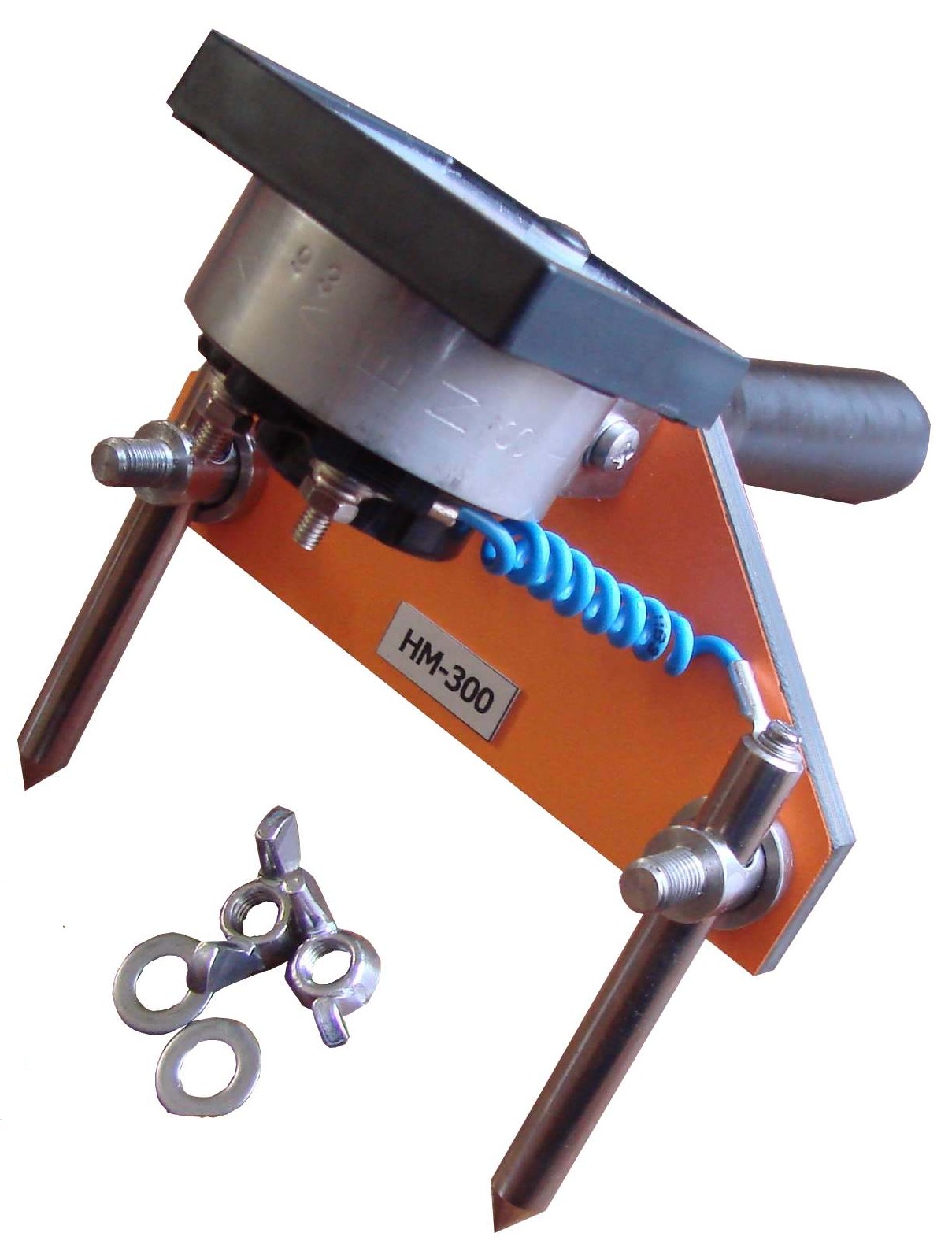

2. Измерительные ножки нагрузочной вилки могут поворачиваться для установки на размер между выводами аккумулятора. Сменное нагрузочное сопротивление крепится к фиксаторам ножек двумя гайками М8.

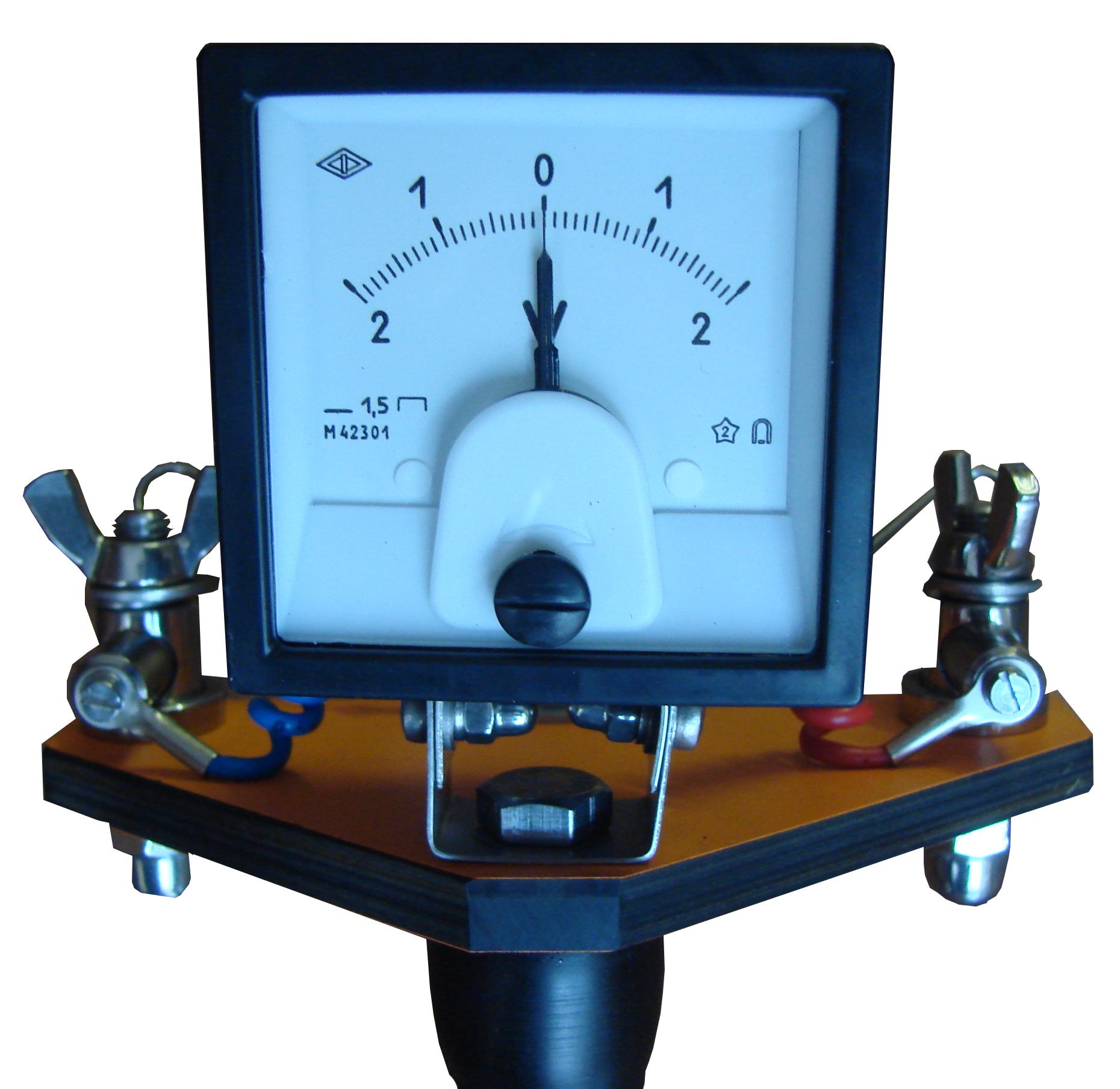

3. Вольтметр может поворачиваться в обойме крепления на 360 градусов. Блок вольтметра может поворачиваться относительно горизонтальной оси совпадающей с продольной осью ручки оси на ±90 градусов – для обеспечения удобства работы в труднодоступных местах.
Также блок вольтметра может поворачиваться вокруг горизонтальной оси, перпендикулярной оси ручки, на угол до 60 градусов.

4. Ручка служит для удержания вилки во время работы.

6. Опция № 1. Поставляется за отдельную плату см. Цены. Дает возможность установить ручку вертикально для удобства работы в ограниченном пространстве, особено где имеет место ограничение по высоте (в подвагонном аккумуляторном ящике и т. п.).

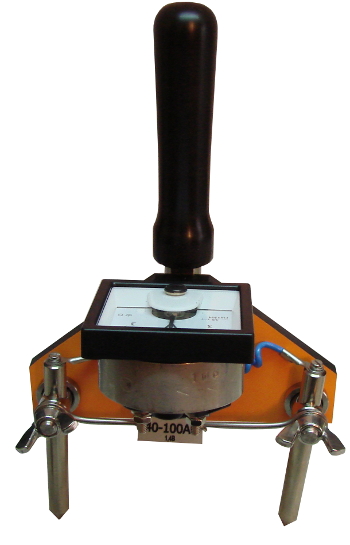

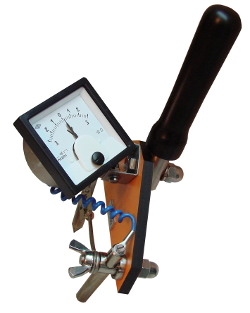

7. Вилка нагрузочная НМ-300Е с ручкой установленной вертикально (использование Опции №1):

РАБОТА С ВИЛКОЙ НМ-300Э

Возможны два варианта работы с нагрузочной вилкой НМ-300:

1. Нормальный режим проверки - проверка аккумулятора с замером напряжения без нагрузки и с замером напряжения под нагрузкой.
При этом с нагрузочной вилки снимается нагрузочное сопротивление и производится замер напряжения аккумулятора без нагрузки (э.д.с. аккумулятора). После чего в нагрузочную вилку устанавливается сменное сопротивление, соответствующее типу и емкости испытуемого аккумулятора, и производится замер напряжения аккумулятора под нагрузкой в течение 5 секунд. Сравнивая эти два полученных напряжения, определяют техническое состояние аккумулятора.

2. Ускоренный режим проверки - проверка аккумулятора с замером напряжения только под нагрузкой.

При этом в нагрузочную вилку устанавливается сменное сопротивление, соответствующее типу и емкости испытуемого аккумулятора, измерительные ножки нагрузочной вилки приводятся в контакт с выводами аккумулятора и в течение 5 секунд производится замер напряжения под нагрузкой.

Напряжение аккумулятора под нагрузкой в течение 5 секунд должно быть:
- Для тяговых щелочных аккумуляторов - не ниже 1,0 В.
Если напряжение аккумулятора под нагрузкой ниже указанного, то аккумулятор либо разряжен, либо неисправен.
