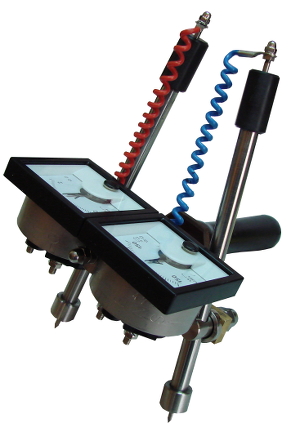

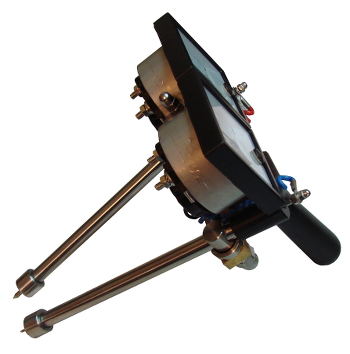

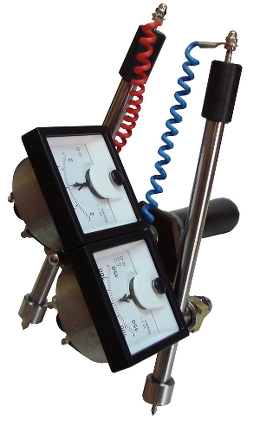

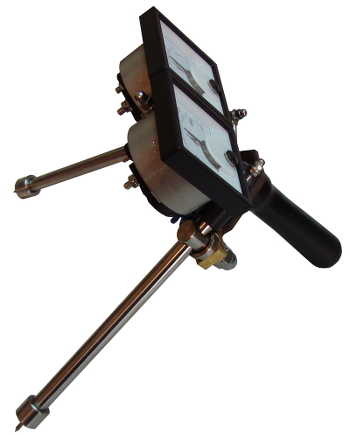

Вилки нагрузочные НЩ-500 и НЩ-500У (с уменьшенным блоком приборов) для проверки щелочных аккумуляторов

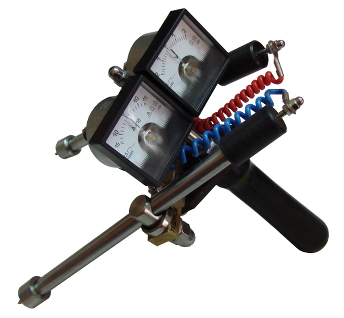

Нагрузочная вилка, модель НЩ-500У отличается от вилки НЩ-500 уменьшенными габаритами блока приборов и более низким классом их точности.

НАЗНАЧЕНИЕ

Примечание: Здесь и далее по тексту под аккумулятором понимается одиночная аккумуляторная ячейка (банка) номинальным напряжением 1,2 В - для щелочных аккумуляторов.

Вилки НЩ-500 и НЩ-500У предназначены для проверки работоспособности щелочных аккумуляторов номинальным напряжением 1,2 В, имеющих медные облуженые выводы и перемычки, током нагрузки от 50 до 100 А, при напряжении испытуемого аккумулятора под нагрузкой 1,0 В. Вилки нагрузочные НЩ-500 и НЩ-500У применяются при эксплуатации и ремонте только щелочных аккумуляторов (для кислотных аккумуляторов не применяются).

Принцип контроля технического состояния щелочного аккумулятора нагрузочной вилкой НЩ-500 (НЩ-500У) заключатся в замере напряжения и тока отдаваемого аккумулятором при подключении к нему нагрузочного сопротивления, которым является конструкция вилки.

Выпускаемые в настоящее время щелочные аккумуляторы разных производителей имеют разные технические характеристики и в частности максимально допустимый ток разряда, который может варьироваться от тока 5-часового режима разряда ( I макс.разр=0,2 Сном), до 1-часового режима разряда ( I макс.разр=1 Сном).

Кроме того, щелочные аккумуляторы могут эксплуатироваться в следующих режимах:
- режим длительного разряда – когда разряд идет малыми токами длительное время;
- режим стартерный – когда разряд идет большими токами, но непродолжительное время.

Поэтому при выборе нагрузочного тока для контроля аккумулятора нагрузочными вилками необходимо учитывать режим работы аккумулятора. В общем случае желательно контролировать аккумулятор током наиболее близким к максимальному разрядному току установленному заводом-изготовителем данного аккумулятора.

Вилки нагрузочные НЩ-500 и НЩ-500У предназначены для контроля щелочных аккумуляторов, следующих емкостей:
- емкостью от 250 до 500 Ач – для аккумуляторов, завод производитель, или эксплуатирующая организация которых допускает, или устанавливает для них 5 – часовой режим разряд;
- емкостью от 150 до 300 Ач – для аккумуляторов, завод производитель, или эксплуатирующая организация которых допускает, или устанавливает для них 3 – часовой режим разряда;
- емкостью от 50 до 100 Ач – для аккумуляторов, завод производитель, или эксплуатирующая организация которых допускает, или устанавливает для них 1 – часовой режим разряда.

Условия эксплуатации вилки нагрузочной НЩ-500 (НЩ-500У): температура от минус 40 до плюс50 градусов Цельсия (°С), относительная влажность 95 % при температуре плюс 35°С.

С помощью нагрузочной вилки НЩ-500 (НЩ-500У) можно измерить:
- напряжение аккумулятора без нагрузки (э.д.с. аккумулятора);
- напряжение и ток аккумулятора под нагрузкой. При этом имеется возможность выбора пользователем величины тока нагрузки в зависимости от требований предъявляемых к аккумулятору.

Нагрузочная вилка, модель НЩ-500 (НЩ-500У), обеспечивает плавно настраиваемый ток нагрузки.

Преимущества вилок НЩ-500 (НЩ-500У):

2. Возможность бесступенчатой настройки тока нагрузки;

3. Одновременный замер тока и напряжения аккумулятора под нагрузкой;

4. Возможность настройки вилки на размер между осями выводов аккумулятора;

6. Поворотный блок приборов дает возможность работы с вилкой в труднодоступных местах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИЛОК НЩ-500 И НЩ-500У

1.Тип - переносной.

2. Номинальное напряжение проверяемого аккумулятора 1,2 В.

3. Сопротивление вилки плавно регулируемое от: - максимального (0,005±0,002) Ом до минимального (0,002±0,002) Ом.
Сопротивление вилки, в сумме с переходным сопротивлением "токовые наконечники вилки – выводы аккумулятора", обеспечивают нагрузочный ток исправного, имеющего не менее 90 % паспортной емкости, щелочного аккумулятора при его напряжении 1,0 В:
- в положении «Минимальный ток» - (50±20) А;
- в положении «Максимальный ток» - (100±30) А.

Соответственно вилка обеспечивает следующие нагрузочные токи при напряжении испытуемого аккумулятора 1,2 В:
- в положении «Минимальный ток» - (60±24) А;
- в положении «Максимальный ток» - (120±36) А.

4. Измерительные приборы:

5. Угол поворота блока приборов +-90 градусов.

6.Основные размеры вилки в рабочем положении:

Скачать чертеж НЩ-500 ................................... Скачать Руководство по эксплуатации НЩ-500

Скачать чертеж НЩ-500У ................................. Скачать Руководство по эксплуатации НЩ-500У

МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ

Измерительные приборы нагрузочной вилки НЩ-500 - вольтметр М42301, амперметр М42301, шунт измерительный 75ШИСВ. Внесены в реестры средств измерений России, Беларуси и Казахстана.

Измерительные приборы нагрузочной вилки НЩ-500У - вольтметр М42303, амперметр М42303, шунт измерительный 75ШИСВ. Внесены в реестры средств измерений России, Беларуси и Казахстана.

Сертификат на вольтметр и амперметр Россия - Сертификат Россия
Сертификат на вольтметр и амперметр Российский Морской Регистр Судоходства - Морской Регистр
Сертификат на шунт 75ШИСВ Росссия - Сертификат шунт Россия

Сертификат на вольтметр и амперметр Беларусь - Сертификат Беларусь
Сертификат на шунт Баларусь - не предоставлен изготовителем шунта.

Сертификат на вольтметр и амперметр Казахстан - Сертификат Казахстан.
Сертификат на шунт Казахстан - не предоставлен изготовителем шунта.

Нагрузочная вилка не явлется средством измерений - это испытательное оборудование. Обязательной сертификации в РФ не подлежит - имеется отказное письмо ВНИИСа № 101-КС/235 от 31.03.2021г.

Все нагрузочные вилки "ИнтерБалт" поставляюся с первичной метрологической аттестацией Производителем, согласно ГОСТ Р 8.568-2017 "Государственная систем обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения."

УСТРОЙСТВО ВИЛОК НЩ-500 И НЩ-500У

Нагрузочная вилка НЩ-500 (НЩ-500У) состоит из:

1. Измерительных ножек – левой и правой. Ножки могут поворачиваться - для установки на размер между выводами аккумулятора.

2. Регулировка нагрузочного тока осуществляется передвижением измерительного шунта по ножкам.

3. Блок приборов включает вольтметр и амперметр. Блок приборов может поворачиваться относительно оси на 90 градусов – для обеспечения удобства работы в труднодоступных местах.

4.Ручка служит для удержания вилки во время работы.

5. Опция № 1. Дает возможность установить ручку вертикально для удобства работы ограниченном пространстве, особено где имеет место ограничение по высоте (в подвагонном аккумуляторном ящике и т. п.). Поставляется за отдельную плату см. Цены.

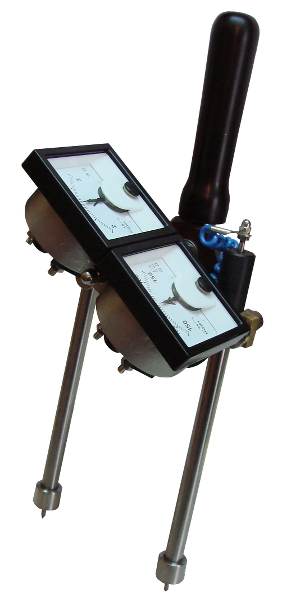

6. Вилка нагрузочная НЩ-500 с ручкой установленной вертикально (использование Опции №1):

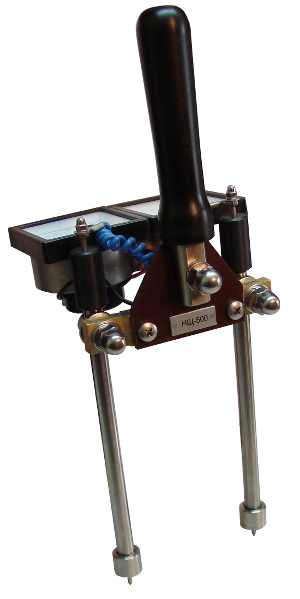

Вилка нагрузочная НЩ-500 с дополнительной опцией №1:

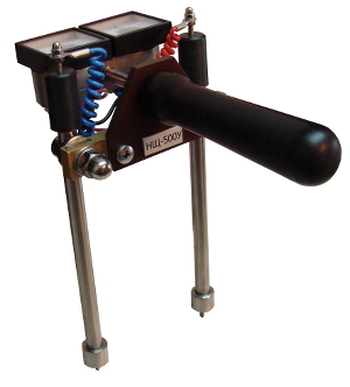

Вилка нагрузочная НЩ-500У с дополнительной опцией №1:

ВИДЕОРОЛИК ПО РАБОТЕ С ВИЛКОЙ НЩ-500

-для начала просмотра видеоролика щелкните по белому треугольнику в центе экрана просмотра
- для развертывания видео в полноэкранный режим щелкните по надписи "YouTube" в правом нижнем углу экрана просмотра
- для сворачивания видео нажмите клавишу ESC на клавиатуре.

РАБОТА С ВИЛКОЙ НЩ-500У

-для начала просмотра видеоролика щелкните по белому треугольнику в центе экрана просмотра
- для развертывания видео в полноэкранный режим щелкните по надписи "YouTube" в правом нижнем углу экрана просмотра
- для сворачивания видео нажмите клавишу ESC на клавиатуре.

Требуемый нагрузочный ток, обеспечиваемый вилкой, настраивается по заведомо исправному и полностью заряженному аккумулятору путем изменения вылета измерительных ножек. Изменение вылета измерительных ножек меняет сопротивление вилки, а следовательно и нагрузочный ток.

В процессе испытания производится замер напряжения испытуемого аккумулятора без нагрузки (э.д.с. аккумулятора) – вилку установить измерительными ножками на выводы аккумулятора и, не нажимая на ручку (не допуская контакта токовых наконечников с выводами аккумулятора), снять показания вольтметра. Напряжение исправного аккумулятора без нагрузки должно быть в пределах от 1,0 до 1,4В. При этом напряжение 1,0 В и ниже соответствует полностью разряженному или неисправному аккумулятору.

После этого произвести замер напряжения аккумулятора под нагрузкой - нажать на ручку вилки и привести токовые наконечники в контакт с выводами аккумулятора. Снять показания приборов. Вольтметр должен показывать напряжение не мене 1,0 В в течение 5 секунд, а амперметр - ток отдаваемый аккумулятором. По величине напряжения и тока оценить состояние аккумулятора. Напряжение 1,0 В и менее, при подключенной испытательной нагрузке, свидетельствует о том, что аккумулятор либо разряжен, либо неисправен.

Основные типы аккумуляторов и рекомендуемые токи для контроля вилкой НЩ-500 (НЩ-500У) приведены в таблице:
